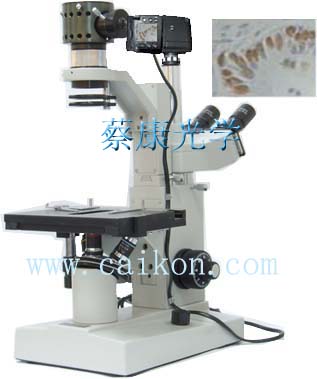

| 数码型倒置显微镜：XDS-100D
|
一、倒置显微镜仪器的主要用途和特点
XDS-100倒置显微镜供医疗卫生单位、高等院校、研究所用于微生物、细胞、细菌、组织培养、悬浮体、沉淀物等的观察，可连续观察细胞、细菌等在培养液中繁殖分裂的过程，并可将此过程中的任一形态拍摄下来。在细胞学、寄生虫学、肿瘤学、免疫学、遗传工程学、工业微生物学、植物学等领域中应用广泛。
XDS-100D数码型倒置显微镜是将较精锐的光学显微镜技术、较先进的光电转换技术、较尖端的数码成像技术较完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察显微图像,又可以通过数码相机很方便地适时观察显微图像，并可随时记录观察图片,从而对观察图像进行分析,处理等,还可以冲洗或打印出高像素数码显微照片。
|
|
|
|
|
| |
| 二、倒置显微镜仪器的主要技术指标 |
|
| 总放大倍数：50×-800× |
辅助物镜放大镜：1.25×
长工作距离平场物镜： |
|
放大倍数 |
数值孔径（N.A.） |
工作距离（㎜） |
培养皿底厚（mm） |
|
4× |
0.1 |
17.4 |
1.5 |
|
10× |
0.25 |
8.0 |
1.5 |
|
25× |
0.4 |
5.0 |
1.5 |
|
40× |
0.6 |
3.0 |
1.5 |
|
| |
平场目镜：WF10×ф18mm）
WF16×ф11mm）
粗微动调焦范围：30mm
微动格值：0.002mm
照明器升降范围：20mm
双目瞳距离调节范围：55-75mm
机械载物台：190×145mm
移动范围：70×50mm
游标格值：0.1mm
人工光源：220V/12V50W卤素灯泡，可调光亮度。
滤色片（黄，绿）：ф43mm |
外形尺寸：
主机：450×190×500mm（长×宽×高）
外包装：415×245×540mm（长×宽×高）(单台)
重量：
净重：10kg
毛重：11.5kg(单台)
|
|
|
| 三、倒置显微镜系统的组成 |
1、倒置显微镜XDS-100
2、数码适配镜
3、彩色数码相机(NIKON) |
|
| 四、倒置显微镜选购部分 |
| 1.MiVnt显微图像分析软件
|
|
| 五
、倒置显微镜同类仪器的比较 |
1、XDS-100C倒置显微镜
2、XDS-100D倒置显微镜
3、XDS-200C倒置显微镜
4、XDS-200D倒置显微镜
|
| |
| 六、倒置显微镜（inverted
microscope）原理 |
| 倒置显微镜组成和普通显微镜一样，只不过物镜与照明系统颠倒，前者在载物台之下，后者在载物台之上，用于观察培养的活细胞，具有相差物镜。倒置显微镜和放大镜起着同样的作用，就是把近处的微小物体成一放大的像，以供人眼观察。只是显微镜比放大镜可以具有更高的放大率而已。物体位于物镜前方，离开物镜的距离大于物镜的焦距，但小于两倍物镜焦距。所以，它经物镜以后，必然形成一个倒立的放大的实像A'B'。
A'B'靠近F2的位置上。再经目镜放大为虚像A''B''后供眼睛观察。目镜的作用与放大镜一样。所不同的只是眼睛通过目镜所看到的不是物体本身，而是物体被物镜所成的已经放大了一次的像。 |
|
| |
|
|
| |
|
|
