| 工业显微镜|明暗场正置透反射金相显微镜：DMM-550C
|
一、工业显微镜仪器的主要用途和特点
（1）工业显微镜仪器主要用途：
DMM-550系列工业显微镜（正置明暗场偏光透反射金相显微镜）是一种多用途工业检验用显微镜，配有五孔转换器，明/暗场物镜，大视野目镜，50W大功率反射式及30W透射式“柯勒”照明系统，视场清晰明亮，并可配落射暗场照明装置。可用于半导体硅晶片、掩膜板，LCD基板，电路板，固体粉末及其它各种透明或不透明工业试样的检验；也可作生物试样、金相试样、矿物试样及岩相试样的检验。本产品还可选配120mm*100mm移动行程高精度大行程载物台，便于大尺寸试样的检验。另外，本产品还可配暗场、偏光、透射相衬及试样压平器进行样品深层次的检验。

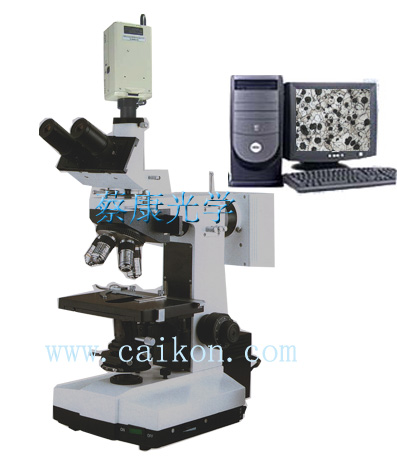

DMM-550C电脑型工业显微镜( 明暗场金相显微镜)是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在计算机显示器上很方便地适时观察金相图像，并可随时捕捉记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。
|
| （2）工业显微镜仪器主要特点： |
| 视场宽阔平坦：配备平常消色差物镜及视场数为Φ20mm的10X大视野目镜使视厂场宽阔平坦 |
视场均匀明亮：采用12V/50W反射，6V/30W透射大功率卤钨灯（亮度可调）及透/反射式“柯勒”照明系
统，使成像视场明亮均匀。 |
| 载物台可快速更换：本机设有载物台快速更换装置，可根据需要更换成120mm*100mm大行程载物台 |
| 可对式样进行偏光观察：本机的透射和反射系统均备有偏光装置，可快速方便的从明场切换到偏光。 |
| 丰富的附件供用户选择：本机有反射暗场、透射相衬、试样样压平器及各类物镜、目镜等供用户选择。 |
|
|
|
|
| |
| 二、工业显微镜仪器的主要技术指标 |
| 1、金相显微镜组件及规格 |
| 目镜 |
大视野 |
WF10X(Φ20mm) |
| 平场分划 |
10X(0.10mm/格值) |
| 物镜 |
平场消色差
（无盖玻片） |
放大倍数/数值孔径 |
工作距离 |
| PL10X/0.25 |
8.9 |
| PL20X/0.3 |
8.7 |
| PL40X/0.65 |
3.7 |
| SPL100X/1.25（油） |
0.44 |
| 平场暗场物镜 |
PL10X |
|
| PL20X |
|
| PL40X |
|
| 载物台 |
透反射两用载物台 |
| 仪器主体 |
透反射显微镜机架，内状6V/30W透射光源 |
| 三目头 |
内装检偏器 |
| 偏光装置 |
起偏镜组，检偏镜组 |
| 聚光镜组 |
透射光明暗场聚光镜组 |
| 调焦机构 |
同轴粗微动调焦机构,
调焦范围15mm 微动格值2μm |
| 透反射照明组 |
落射照明12V50W和透射照明6V/30W
卤素灯，亮度可调，内装落射光起偏器 |
|
| |
| 2、工业显微镜选购件： |
| （1）16X广角目镜； |
| （2）有盖玻片平场消色差物镜 |
| (3) 大行程载物台(100mmX120mm) |
| (4) 平场相衬物镜(10X,40X,100X),对中目镜，相衬聚光镜组 |
| （5）
反射光暗场照明组 |
|
| 三、工业显微镜系统的组成 |
1、金相显微镜DMM-550
2、电脑适配镜
3、A/D图象转换设备
4、彩色摄像器
5、计算机（选购） |
|
| 四、工业显微镜选购部分 |
| 1.金相分析软件 |
| 2.130万像素数字摄像器，200万像素数字摄像器，300万像素数字摄像器 |
|
| 五
、工业显微镜同类仪器的比较 |
1、DMM-550C电脑倒置金相显微镜
2、DMM-550D数码倒置金相显微镜 |
|
| |
