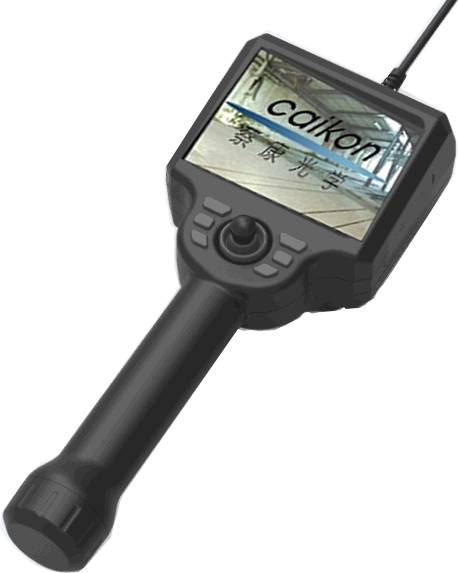

蔡康智能电控SEVCK系列200万超高清电子内窥镜：
电动内窥镜特点：
（1）全自动360°弯角，精准定位
a. 方便易用：没有繁琐笨重的带机械操控的主机、没有凌乱电源线的牵绊
b. 简洁的控制按钮及操纵杆，单手既可完成系统全部的操控工作，让你的另一只手得到解放
（2） 高精度 弯角控制
a. 精确定位，随心所欲的实现弯角速度的粗调/微调。
b. 智能复位：长按“锁定/解除”键，弯曲部可自动调节，使弯角复零
c. 智能过载保护：当内窥镜顶端遇到超载障碍或弯角故障等情况时，会自动停止弯角
（3）媲美IPAD的5英寸高清高亮数字LCD
a. 超高分辨率、清晰度和色彩还原性的数字LCD
b. 高亮度数字液晶显示器，提高了干扰环境光下的可视性
（4）光纤传导匹配大功率LED：提高便携性同时保证了照明光强，显著提高了可观察距离
（5）电池更换方便，工作时间≥5小时
（6）可靠性显著，耐用性超强，适应各种恶劣环境：工作温度可达摄氏-20°到70°，具备四防特性：防雨、防尘、防盐雾侵蚀、防振
（7）应用行业场合：航空、航天；铁路、船舶；工业机械；建筑工程；石油化工；电子、电气工业；公共安全公安、海关部门；钢铁加工；电力行业；文物考古
。
蔡康SEVCK电动内窥镜适用于各种电厂/电建单位，可用来建检查如冷凝器管、涡轮机、管道、锅炉、泵、热交换器。进行缺陷探测和状态监测。阀门、压力容器等的重要设备以及其他设备。应用部位包括：找回脱落部件， 管道内外腐蚀状况，涡轮机清洁，桨片和喷管/管嘴阻塞检查，提炼/输油线路和密封系统，阀门底座检查，主蒸汽管道，供水加热器，冷凝器，风力发电机、风叶运行状态，涡轮机/发电机/发生器，发电定子检查，浆片检查。
蔡康SEVCK 电动系列电子内窥镜技术规格表 主要技术指标
Main Specifications
|
ITEM |
DESCRIPTION |
型号
Model NO. |
CK1080P |
外径
Outerdimensions |
5.2mm/5.5mm/6mm |
端部长度
Head length |
14mm |
线径
Cable diameter |
<2mm |
线长(可定制)
Cable Length(optional) |
5m(0-5m) |
传感器
Image device |
进口1/6”
High Color Sensor |
像素
Pixel Size |
1.4μm
x 1.4μm |
分辨率
Effective Picture Element |
200万像素（1280(H)
x 1080(V)） |
增益
AGC |
自动Auto |
| AES |
自动Auto |
白平衡
AWB |
自动Auto |
| Dynamic
Range |
68dB |
| S/N Ratio |
37dB |
扫描模式
Scan mode |
逐行扫描
Progessive |
帧率
Frame rate |
0-60fps |
视场角
Lens View Angle(Fov) |
120° |
60° |
88° |
90° |
102° |
焦距
Focus Range |
10mm
–100mm |
可定制3-50mm,30-80mm |
光源
Light Source |
LED灯7pcs
High Luminous White
LED/光纤照明Flexled |
电源
Power input |
DC
5 V |
视频输出
Output System |
USB/HDMI/MIPI
(可选)USB2.0 (UVC,OTG)/HDMI/MIPI（optional） |
| Power
Consumption |
TBD |
工作温度
Operating Temperature |
-30°C
to +85°C |
| Operating
Humidity |
30%~90%Rh |
| TV Distortion |
<
15% |
防水等级
Water Resistance |
IP
67 |
|
工业内窥镜摄像单元 |
|
SEVCK主体 |
|
镜头直径
|
φ5.2mm
φ5.5mm φ6mm |
|
主机尺寸
|
260mm×112 mm×136 mm
|
|
镜头材质
|
钛合金
|
|
系统重量
|
≤0.65kg（包含电池）
|
|
传感器像素
|
200万像素
|
|
机箱尺寸
|
400mm×320mm×160mm
|
|
景深
|
标配8mm-40mm，可选5mm～50、50mm～∞
|
|
景深
|
标配8mm-40mm，可选5mm～∞、50mm～∞
|
|
视场
|
标配90°，选配70°、110°、120°
|
|
可更换插入管
|
用户可自行更换备用插入管
|
|
|
|
插入管应力消除装置
|
主机与耐磨管连接用缓冲保护装置
|
|
操控系统 |
|
防水性
|
探头、物镜、管线能承受IP67防水
|
|
插入管
|
钨丝编网或者涂塑特氟龙 |
|
跌落等级
|
1米跌落
|
|
工作长度
|
标配2m ，其它长度可任意定制 |
|
|
|
|
弯曲控制
|
机械式360°全向弯曲 |
|
|
|
弯曲角度
|
≥120°
|
|
电池组
|
|
照度调节
|
可以连续调整 |
|
电源
|
充电锂电池（可拆卸）
|
|
照度
|
高可达30000lx
|
|
电池容量
|
4.2V 3500mAh
|
|
显示器
|
高亮5寸TFT液晶显示器
|
|
主机工作时间
|
≥5小时
|
|
显示器可视角度
|
手持自由变化 |
|
充电参数
|
DC5V,最大电流1A
|
|
显示器分辨率
|
100万高清显示 |
|
|
|
|
亮度、色度、对比度
|
连续可调 |
|
操作环境
|
|
图片分辨率
|
100万高清 |
|
机器系统工作温度
|
﹣10°C~50°C，液晶显示器0°C以下需预热
|
|
图片格式
|
JPG
|
|
视频探头工作温度
|
﹣25°C~80°C
|
|
视频格式
|
AVI
|
|
贮藏温度
|
﹣20°C~58°C
|
|
拍摄模式
|
单张拍照或者录像 |
|
|
|
|
图像冻结
|
一键拍照 |
|
|
|
回看显示
|
快速浏览 |
|
标准配置
|
|
菜单语言选择
|
中文，英文语言可选
|
|
专用仪器箱、内窥镜主机、读卡器、储存卡、充电器、电池、数据线
|
|
储存设备
|
标配8G容量SD卡，最大支持128G
|
|
使用说明书、合格证、保修卡各一份
|
|
数据接口
|
USB端口、TV-out视频输出接口
|
|
|
| 可选配置
|
|
电池、插入管系统、仪器箱肩带、其它规格探头，反光镜、侧视镜 |
|
