1）．产品描述

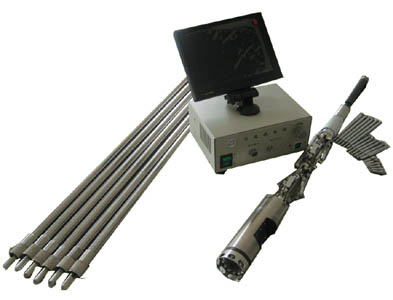

系列管道视频检查仪是我厂生产的新型高科技产品，它集光、机、电于一体化，主要适用于直径范围为50～500㎜或40～220㎜、人体无法直接进入和观察的管道内壁的检查。该检查仪配备高分辨力彩色监视器，观察图像清晰、性能稳定、操作简单、适用范围广，主要性能指标达到国内较先进水平。
（2）．主要特点
01）该检查仪探头设计为前置和侧置两个镜头
a）前置镜头可对管壁进行各种扫描，初步确定有无缺陷及其所在位置。
b）侧置镜头可作360°旋转。当前视镜头发现缺陷后，可通过侧视镜头进行更直接、更祥尽可靠的观察，以此来确定缺陷所在的确切位置、大小、形状等，为处理工作提供可靠依据。
2）中心保持器采用双联动可升降式定中心结构，并通过调整支撑杆支撑角度或更换支撑杆，可保证探头部分在50～200mm或40～120mm的直径范围内连续可靠定中心。
3）机架开合装置采用螺旋进动的推进装置，能灵活准确地调节，使整机保持在管道的中心位置。
4）推进机构采用多级推杆式推进，每级1.m长，接杆间采用插接式连接并有锁紧装置。
5）其照明采用固体光源，有使用寿命长、耗能低的特点。


指 型
标 号
项 目
工作长度m 0-12（标配0-6） 0-12（标配0-6）
工作外径mm 50-200 40-120
前置物镜视场 67°X52°(角度允差上限不计，下限-2°)
侧置物镜视场 46°X35°(角度允差上限不计，下限-2°)
电 源 220V / 50Hz
探头旋转方式 手动360°连续旋转
监 视 器 8"彩色显示器
